19일차) 2025-01-22 (FTP, TFTP, PxE)

실습2_18일차)

우리 회사는 지금 rapa.com 도메인을 갖고 있다.
회사 내부 서버실에는 www.rapa.com 으로 접속 가능한 웹서버,
nfs.rapa.com 으로 접속 가능한 nfs 서버, 이를 위한 dns.rapa.com 도 갖고 있다.

1. client가 /remotestg 경로를 통해 nfs 서버에 접근하여 /originstg의 파일에 접근 가능하도록 구성하시오.
2. nfs-server의 /web 이라는 경로에 있는 index.html을 웹서버에 배포하고 싶다.
    www.rapa.com으로 접속했을때 간단한 index.html 파일이 뜨도록 구성하세요.

index.html 파일의 내용은 ‘aws8 파이팅!’ 로 하세요! nfs-server의 /web이라는 경로에 있는 파일인 index.html 파일은 언제든지 변경가능하고, 실시간으로 변경사항이 웹서버에 적용되어야 한다.

마운트할 때, 다 영문주소로 접근하셔야 합니다.
ex) [root@web ~]# mount -t nfs nfs.rapa.com:/originstg /remotestg

우리 회사는 지금 rapa.com 도메인을 갖고 있다.

→ dns구성할때 rapa.com 영역을 만들면 되겠네



회사 내부 서버실에는  www.rapa.com 으로 접속 가능한 웹서버와 nfs.rapa.com 으로 접속 가능한 nfs 서버, 이를 위한 dns.rapa.com 도 갖고 있다.

→ 내부? 어딘가 내부와 외부의 경계를 만들어줘야 되겠네.

→ 서버 3개를 만들면 되겠네.

→ 영문주소로 접근해야하니까 DNS서버를 구성해야겠다.



1. client가 /remotestg 경로를 통해 nfs 서버에 접근하여 /originstg의 파일에 접근 가능하도록 구성하시오.

→ client에서 마운트하면 되겠네



2. nfs-server의 /web 이라는 경로에 있는 index.html을 웹서버에 배포하고 싶다. www.rapa.com으로 접속했을때 간단한 index.html 파일이 뜨도록 구성하세요. index.html 파일의 내용은 ‘aws8 파이팅!’ 로 하세요! nfs-server의 /web이라는 경로에 있는 파일인 index.html 파일은 언제든지 변경가능하고, 실시간으로 변경사항이 웹서버에 적용되어야 한다.



마운트를 하실때 다 영문주소로 접근 하셔야 합니다.

→ 웹서버는 웹루트디렉토리를 갖고있고,



실시간으로 변경사항이 웹서버에 적용되어야 한다.

→ 웹루트디렉토리를 nfs서버의 /web이라는 경로에 마운트를 하면 되겠다.

라우터 설정

int f0/0
ip add 10.10.1.150 255.255.255.0
no sh

int f0/1
ip add 211.183.3.250 255.255.255.0
no sh

• NAT 설정

access-list 1 per 10.10.1.0 0.0.0.255
int f0/0
ip nat inside
int f0/1
ip nat outside
ip nat inside source list 1 int f0/1 over

• 디폴트 루트 설정

ip route 0.0.0.0 0.0.0.0 211.183.3.2

# 내부의 서버들에서 외부로 통신이 된다.

NFS server 구성

• 초기설정, DNS지정, 외부통신 확인

[root@vm ~]# systemctl stop firewalld
[root@vm ~]# systemctl disable firewalld
# 방화벽 off

[root@vm ~]# sed -i s/SELINUX=enforcing/SELINUX=disabled/g /etc/selinux/config
# 셀리눅스 off
[root@vm ~]# init 6
# 초기화

• 패키지 설치

[root@vm ~]# yum install nfs-utils

• 디렉토리 생성 및 nfs 설정

[root@vm ~]# mkdir /originstg /web

# /originstg 와 /web 이라는 디렉토리를 nfs로 구성하고 싶음

• 디렉토리에 대한 권한 부여

[root@vm ~]# chmod -R 777 /originstg
[root@vm ~]# chmod -R 777 /web

[root@vm ~]# vi /etc/exports

[root@vm ~]# exportfs -r
[root@vm ~]# systemctl restart nfs-server
[root@vm ~]# systemctl enable nfs-server

# 재부팅후, 방화벽, 셀리눅스 잘 꺼졌는지 확인하고, nfs-server의 동작 및 showmount -e까지 확인한다.

Client server 구성

• 패키지 설치

[root@client ~]# yum install -y bind-utils nfs-utils

# client 에서 마운트 확인

DNS server 구성

• 패키지 설치

[root@dns ~]# yum install -y bind bind-utils

• /etc/named.conf 수정을 통해 기능적인(수신포트, 허용할 대상) 설정

[root@dns ~]# vi /etc/named.conf

• 영역 생성

[root@dns ~]# vi /etc/named.rfc1912.zones
# 아래 내용 추가

• 존(zone) 파일 생성

[root@dns ~]# vi /var/named/rapa.com.db
# 아래 내용 추가

$TTL 3H
@               SOA     @       root (
                                                0       ; serial
                                                1D      ; refresh
                                                1H      ; retry
                                                1W      ; expire
                                                3H )    ; minimum
                IN      NS      @
                IN      A        10.10.1.80
dns          IN      A        10.10.1.53
www        IN      A        10.10.1.80
nfs           IN      A        10.10.1.111



# 질의할 DNS서버가 10.10.1.53으로 됐는지 확인

# 나의 기능 확인



# client에서 영문주소로 nfs 마운트 시도

• 질의할 서버를 변경

[root@client ~]# vi /etc/sysconfig/network-scripts/ifcfg-ens32

[root@client ~]# systemctl restart network

• 마운팅

[root@client ~]# mount -t nfs nfs.rapa.com:/originstg /remotestg

# 마운트포인트로 접근했을때 아까 생성한 파일이 보이는지 확인

웹서버 구성

[root@web ~]# yum install -y httpd nfs-utils bind-utils

# 필요한 기능 = 영문주소로 nfs 마운트, 웹서비스

[root@web ~]# echo 'web-srv index file' > /var/www/html/index.html

# 웹루트디렉토리에 파일을 하나 생성 후

# 웹접속

• 질의할 서버를 변경

[root@web ~]# vi /etc/sysconfig/network-scripts/ifcfg-ens32

[root@web ~]# systemctl restart network

• 마운팅

[root@web ~]# mount -t nfs nfs.rapa.com:/web /var/www/html

# 웹서버의 /var/www/html에 파일이 있는 상태에서 마운트를 걸기

# /var/www/html이 바라보는 대상이 웹서버의 스토리지에서 nfs.rapa.com:/web으로 변경됐다.

# 다시 마운트를 풀고 /var/www/html을 보면 기존에 index.html 파일이 존재하는걸 확인한다.

# 바라보는 대상이 변경이 될 수 있고, 변경이 됐다고 해서 기존의 내용이 사라지는건 아니다.

---

FTP(File Transfer Protocol)

• 파일 전송 프로토콜
• TCP, 21 (세션수립) , 20(데이터전송)

실습1)

VM 생성
hostname : ftp
IP : 211.183.3.21
2 core , 2GB , 20GB

• 방화벽 off , 셀리눅스 off , 레포 추가 , 외부 ping 확인

[root@ftp ~]# systemctl disable --now firewalld



[root@ftp ~]# init 6

# 재부팅후 셀리눅스 비활성화 확인

# 방화벽 비활성화 확인

FTP 서버

• 패키지 설치

[root@ftp ~]# yum install -y vsftpd

• 동작

[root@ftp ~]# systemctl restart vsftpd
[root@ftp ~]# systemctl enable vsftpd

[root@ftp ~]# touch /var/ftp/ftp-test.txt
[root@ftp ~]# echo 'ftp-test file' > /var/ftp/ftp-test.txt
[root@ftp ~]# cat /var/ftp/ftp-test.txt
ftp-test file

# 클라이언트에서 ftp로 접속시 저 파일이 보이는지 확인해보기 위해 테스트 파일을 만들어 놓자

Client 서버

• IP: 211.183.3.100 /24

[root@client ~]# yum install -y ftp

# 클라이언트에서 ftp 클라이언트 역할을 할 명령어를 설치

# 로그인 잘 됨

# 아까 서버에서 만든 파일도 잘 보인다

# 아까 만든 파일이 잘 전송되는지 확인

# 내가 받은 파일이 맞음

# 이번에는 ftp서버의 사용자인 user1로 ftp로그인

# 어디론가 접속한것 같은데 어딘인지 잘 모르겠음

[root@ftp ~]# echo 'user1-home' > /home/user1/test.txt

# 다시 FTP서버로 돌아와서 user1의 홈디렉토리인 /home/user1 에 테스트 파일 만들기

# 클라이언트로 돌아와서 dir을 치면 아까 서버에서 만든 파일이 잘 보이는걸 확인 가능

---

FileZilla

---

TFTP(Trivial FTP)

• UDP, 69번 포트 사용
• 간단한 파일을 신뢰성 없이, 일방적으로 전송할때

[root@ftp ~]# yum install tftp-server

[root@ftp ~]# systemctl restart tftp
[root@ftp ~]# systemctl enable tftp

• tftp 설정파일

[root@ftp ~]# vi /etc/xinetd.d/tftp

[root@ftp ~]# systemctl restart tftp

• tftp 루트디렉토리에 테스트 파일 생성

[root@ftp ~]# echo 'tftp test file' > /var/lib/tftpboot/ttest.txt

• 클라이언트에 패키지 설치

[root@client ~]# yum install -y tftp

• 클라이언트에서 명령어 설치 후 접속

[root@client ~]# tftp 211.183.3.21

# 만약에 의도한대로 됐다면, 현재 있는곳이 tftp서버의 /var/lib/tftpboot 경로일 것이고, 그곳에 파일을 하나 만들어뒀다.

# 신뢰성이 없기 때문에 꼭 파일 내용까지 확인

# tftp 서버의 방화벽을 활성화하고, client의 ttest.txt를 삭제한 후, 다시 get을 해보자.

#  방화벽때문에 파일의 내용을 못받아옴

---

실습2)

남은시간동안 VM을 하나 생성해서 ftp, tftp 서버를 구축해보세요.
VM 이름 : lunch
IP : 211.183.3.69
스펙 : 2 core , 2GB , 20GB

lunch

• 초기설정

[root@lunch ~]# systemctl stop firewalld
[root@lunch ~]# systemctl disable firewalld
[root@lunch ~]# sed -i s/SELINUX=enforcing/SELINUX=disabled/g /etc/selinux/config

cat <<EOF > /etc/yum.repos.d/CentOS-Base.repo
# 레포 파일 내용 복붙

FTP

[root@lunch ~]# yum install -y vsftpd
[root@lunch ~]# systemctl restart vsftpd
[root@lunch ~]# systemctl enable vsftpd



[root@lunch ~]# touch /var/ftp/hi_ftp.txt
[root@lunch ~]# echo 'hi ftp' > /var/ftp/hi_ftp.txt
[root@lunch ~]# cat /var/ftp/hi_ftp.txt
hi ftp

TFTP

[root@lunch ~]# yum install tftp-server
[root@lunch ~]# systemctl restart tftp
[root@lunch ~]# systemctl enable tftp

[root@lunch ~]# vi /etc/xinetd.d/tftp
# 아래 부분 수정
[root@lunch ~]# systemctl restart tftp

[root@lunch ~]# cat /var/lib/tftpboot/hi_tftp.txt
hi tftp

Client

FTP

[root@clientsrv ~]# yum install -y ftp

[root@clientsrv ~]# ftp 211.183.3.69
Name (211.183.3.69:root): anonymous
Password:
# 그냥 Enter 키 입력

ftp> get hi_ftp.txt
ftp> quit

TFTP

[root@clientsrv ~]# yum install -y tftp

[root@clientsrv ~]# ftp 211.183.3.69
Connected to 211.183.3.69 (211.183.3.69).
220 (vsFTPd 3.0.2)
Name (211.183.3.69:root): user1
331 Please specify the password.
Password:
# user1 입력

tftp> get hi_tftp.txt
tftp> quit

---

PxE (Preboot eXecution Environment) 서버

• 다수의 Bare-metal(OS가 설치되지 않은) 서버에 OS를 설치하는 매커니즘(기술)

# 운영체제가 설치되지않은 Bare-metal 서버들은 혹시라도 누군가 자신에게 아이피를 부여하지 않을까하는 마음에 계속 dhcp discover 메세지를 보낸다.

PxE 서버 구축

IP: 211.183.3.44
GW: 211.183.3.2
DNS: 8.8.8.8

• pxe 서버 구현에 필요한 3가지 패키지 설치

[root@pxe ~]# yum install -y dhcp tftp-server vsftpd

1. DHCP server 구성

[root@pxe ~]# vi /etc/dhcp/dhcpd.conf

subnet 211.183.3.0 netmask 255.255.255.0
{
option routers 211.183.3.2;
#GW
option subnet-mask 255.255.255.0;
#SM
range dynamic-bootp 211.183.3.220 211.183.3.240;
# 고전적인 방식

option domain-name-servers 8.8.8.8;
#DNS

allow booting;
#부팅 허용
next-server 211.183.3.44;
#PxE(tftp) 서버의 주소
filename "pxelinux.0";
# next-server에 가서 받아올 파일
}

[root@pxe ~]# systemctl restart dhcpd
[root@pxe ~]# systemctl enable dhcpd

# dhcp 서버로부터 아이피를 잘 부여받는걸 확인 가능

2. tftp 서버 구성

dhcp를 통해 IP를 부여받은 pxe client가 tftp 서버를 통해 부팅 및 파일 전송에 필요한 환경이 구성되도록 해당 파일들을 복사해오자

# PxE의 Settings 수정

[root@pxe ~]# ls /dev/cdrom
/dev/cdrom

# iso 파일 위치, 경로처럼 보이지만 폴더가 아닌 장치!

[root@pxe ~]# mount /dev/cdrom /media
mount: /dev/sr0 is write-protected, mounting read-only

# 해당 장치의 iso 파일에 접근하기 위해 /media 라는 마운트포인트로 마운팅

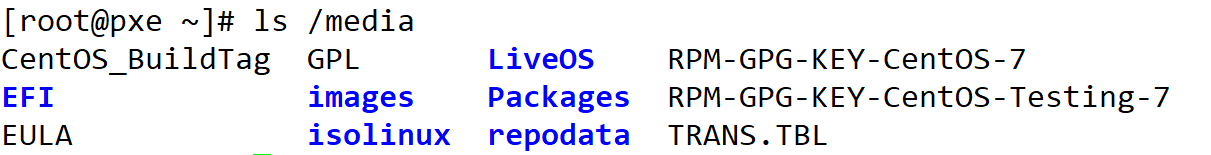

# 설치 iso 파일의 내용들

• pxelinux.0
  pxe 부팅에 필요한 파일, iso 파일에 없으므로 다운받아야 함

• initrd.img
  램디스크 파일(램을 마치 디스크처럼 사용 가능)
  현재 사용할 준비가 되어있는 보조기억장치(디스크)가 없으므로 이 파일을 통해 램을 디스크처럼 사용할 예정

• vmlinuz
  압축된 리눅스 커널 파일

* linux에서 가상메모리로 swap 사용하는데, 쿠버네티스 환경에서는 끄고 진행해야 한다,

[root@pxe ~]# cp /media/images/pxeboot/vmlinuz /var/lib/tftpboot
[root@pxe ~]# cp /media/images/pxeboot/initrd.img /var/lib/tftpboot

[root@pxe ~]# yum install -y syslinux
[root@pxe ~]# cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot

[root@pxe ~]# systemctl restart tftp
[root@pxe ~]# systemctl enable tftp



3. ftp 서버 구성

# OS설치에 필요한 파일들을 ftp를 통해 보낼 예정

[root@pxe ~]# cp -r /media/* /var/ftp/pub

# iso 파일 내용 전부를 ftp 디렉토리에 복사

[root@pxe ~]# mkdir /var/lib/tftpboot/pxelinux.cfg

# 파일 확장자처럼 보이지만, 디렉토리를 만들어줌

[root@pxe ~]# cd /var/lib/tftpboot/pxelinux.cfg
[root@pxe pxelinux.cfg]# pwd
/var/lib/tftpboot/pxelinux.cfg

# 해당 경로로 이동

[root@pxe pxelinux.cfg]# vi default

# default라는 파일을 통해 어떤 방식으로 부팅할지 결정

DEFAULT centos7_pxe
LABEL centos7_pxe
 kernel vmlinuz
 APPEND initrd=initrd.img repo=ftp://211.183.3.44/pub

# 위의 내용 추가

[root@pxe pxelinux.cfg]# systemctl restart vsftpd
[root@pxe pxelinux.cfg]# systemctl enable vsftpd

• 확인

# iso 파일을 넣지 않은 VM으로 실행화면까지 진입

---

실습)

여러분들이 서버를 새로 파서 한번 더 해보세요.
잘 되는지 확인까지 해보세요.
+ http로는 어떻게 할까?

IP: 211.183.3.44
GW: 211.183.3.2
DNS: 8.8.8.8

newPxE

• 초기설정 후 패키지 설치

[root@newPxE ~]# yum install -y dhcp tftp-server vsftpd



1. DHCP server 구성

[root@newPxE ~]# vi /etc/dhcp/dhcpd.conf
# 아래 내용 추가

subnet 211.183.3.0 netmask 255.255.255.0
{
option routers 211.183.3.2;
#GW
option subnet-mask 255.255.255.0;
#SM
range dynamic-bootp 211.183.3.220 211.183.3.240;
# 고전적인 방식

option domain-name-servers 8.8.8.8;
#DNS

allow booting;
#부팅 허용
next-server 211.183.3.44;
#PxE(tftp) 서버의 주소
filename "pxelinux.0";
# next-server에 가서 받아올 파일
}

[root@newPxE ~]# systemctl restart dhcpd
[root@newPxE ~]# systemctl enable dhcpd

• Settings에서 connected 후

[root@newPxE ~]# systemctl restart network



2. tftp server 구성

[root@newPxE ~]# ls /dev/cdrom
/dev/cdrom

[root@newPxE ~]# mount /dev/cdrom /media

[root@newPxE ~]# ls /media
[root@newPxE ~]# cp /media/images/pxeboot/vmlinuz /var/lib/tftpboot
[root@newPxE ~]# cp /media/images/pxeboot/initrd.img /var/lib/tftpboot
[root@newPxE ~]# yum install -y syslinux

[root@newPxE ~]# cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot

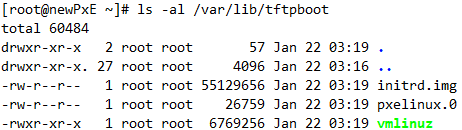

[root@newPxE ~]# ls -al /var/lib/tftpboot

[root@newPxE ~]# systemctl restart tftp
[root@newPxE ~]# systemctl enable tftp



3. ftp 서버 구성

[root@newPxE ~]# cp -r /media/* /var/ftp/pub
[root@newPxE ~]# mkdir /var/lib/tftpboot/pxelinux.cfg
[root@newPxE ~]# cd /var/lib/tftpboot/pxelinux.cfg

[root@newPxE pxelinux.cfg]# vi default
# 아래내용 추가

DEFAULT centos7_pxe
LABEL centos7_pxe
 kernel vmlinuz
 APPEND initrd=initrd.img repo=ftp://211.183.3.44/pub

[root@newPxE pxelinux.cfg]# systemctl restart vsftpd
[root@newPxE pxelinux.cfg]# systemctl enable vsftpd



4. http 서버 구성

[root@newPxE ~]# yum install -y httpd

[root@newPxE ~]# cp -r /media/* /var/www/html

[root@newPxE ~]# mkdir /var/www/html/pxelinux.cfg
[root@newPxE ~]# cd /var/www/html/pxelinux.cfg

DEFAULT centos7_pxe
LABEL centos7_pxe
 kernel vmlinuz
 APPEND initrd=initrd.img repo=http://211.183.3.44/var/www/html

[root@newPxE ~]# systemctl restart httpd
[root@newPxE ~]# systemctl enable httpd

---

※ iso 파일 다운로드

https://linuxmint.com/edition.php?id=281

# 리눅스 민트 iso 파일



https://mirror.cherryservers.com/centos/7.9.2009/isos/x86_64/CentOS-7-x86_64-DVD-2009.iso

# centos7 GUI 설치 가능한 iso 파일
