45일차) 2025-03-05(KVM, OVS 문제풀이, STP)





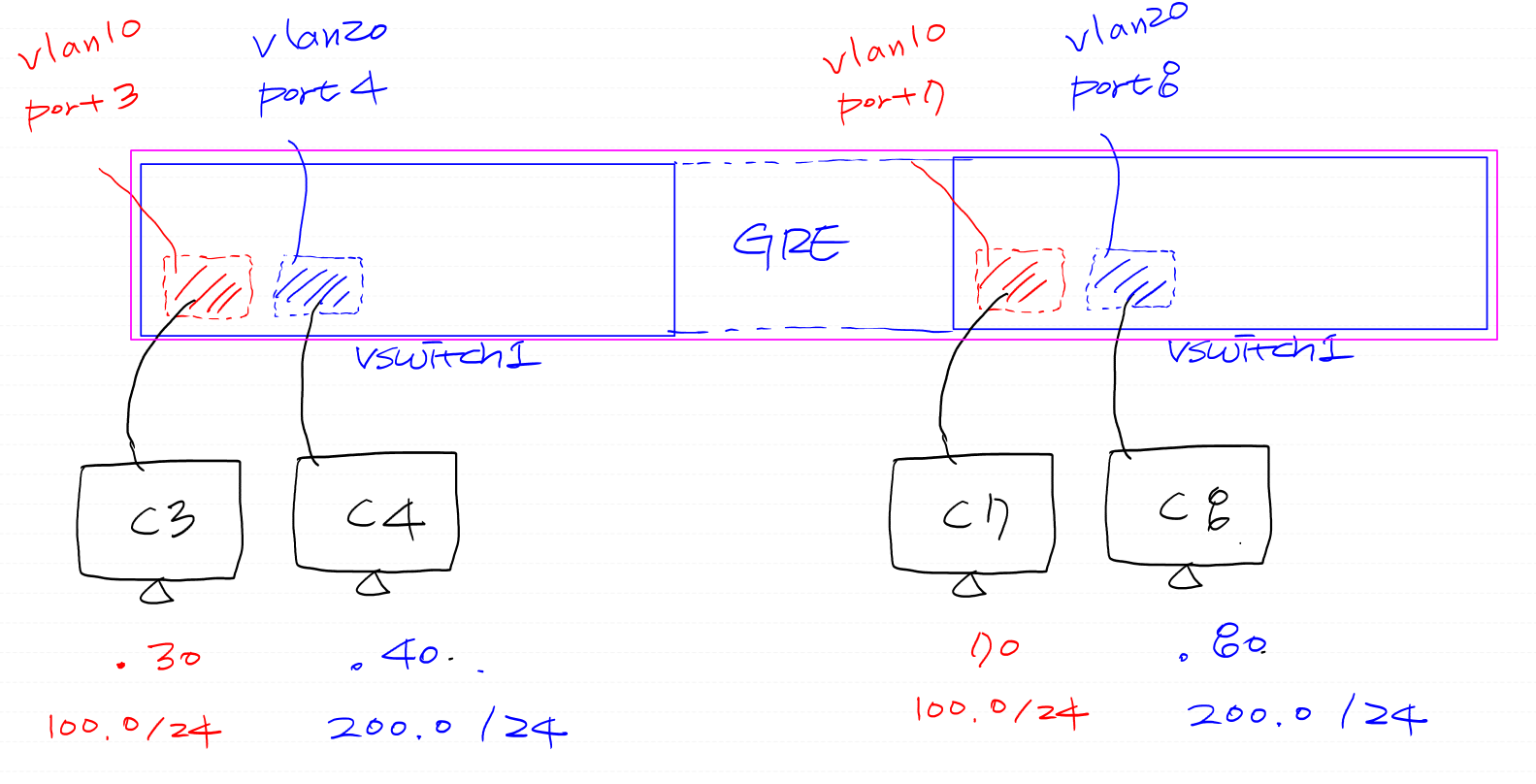

distributed switch(분산스위치) = 보라색

---

kvm-자율과제)

서울 본사에 존재하는 WEB과 TOMCAT은 커스터마이징된 이미지를 통해 설치된 kvm의 vm이며 본사내에 다른 대역에 존재한다. DB는 부산지사에 존재하는 VMware의 vm이다. 3 tier로 구성된 이들 서버들은 211.183.3.80을 통해 간단한 웹페이지를 배포하고, 211.183.3.80/was 를 통해 jsp파일을 배포할 예정이며 이를 지사의 데이터베이스가 연동되는 간단한 파일로 증명해야한다.



*모든 서버는 TUI(Text UI)∋CLI로 하세요.

kvm-풀이)

kvm이기 때문에 ovs가 아닌 vyos 사용

web과 tomcat이 내부인 kvmnet1과 kvmnet2에 각각 존재

본사의 외부 대역과 지사의 외부대역이 동일해야함 = br0로 구성

kvm의 vm: vyos(head), web, tomcat

VMware의 vm: head 호스트, vyos, DB



TOMCAT의 kvm이미지를 어떻게 만들것인가?

: --upload는 단일파일이었다면 virt-builder 옵션에 --copy-in옵션이 있어서 폴더자체를 이미지에 넣어줄 수 있음

---

ovs-자율과제)

서버 3개를 설치한다. 각각의 이름은 park chan min.
각 서버에서 kvm으로 두개의 vm을 생성하세요.



park = 12

chan = 34

min  = 56



13 = vlan 10 (192.168.10.0/24)

45 = vlan 20 (192.168.20.0/24)

26 = vlan 30 (192.168.30.0/24)



이렇게 구성 후 서로 통신이 잘 되는지 확인해보세요.

ovs-풀이)

• STP(Spanning Tree Protocol): 스위치 간의 우열을 정하는 프로토콜

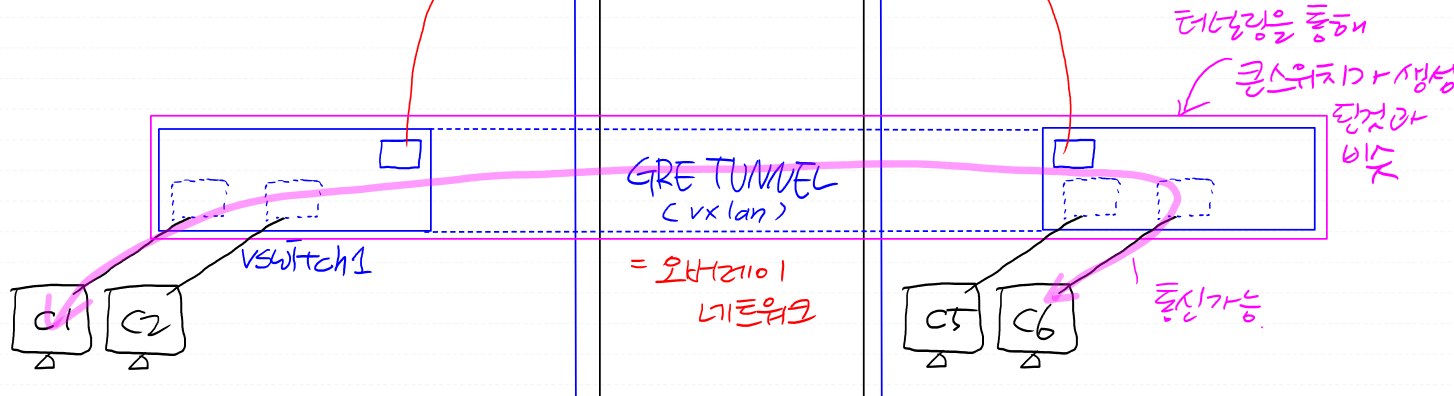

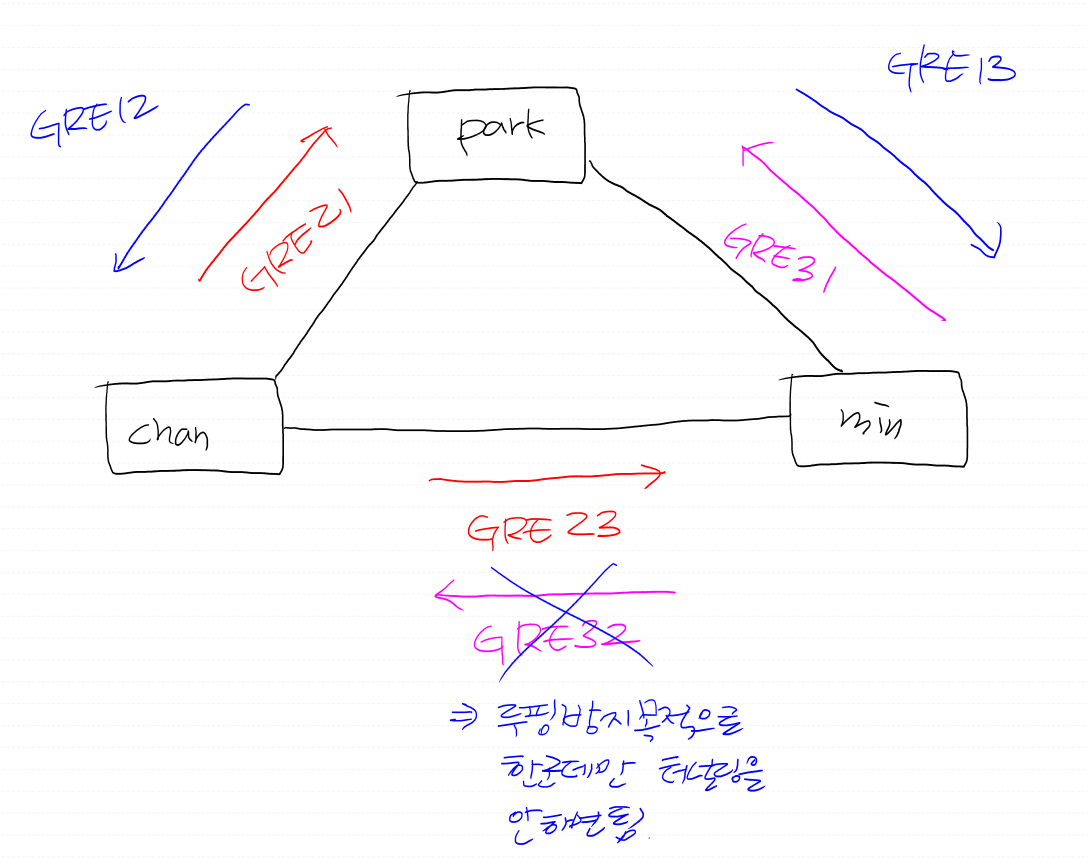

GRE23도 안하고 4개만 터널링해도 될듯(한쪽이라도 터널링 안되면, 통신이 되지 않음)
