팀실습)

web지사

- /tem 라는 경로로 간단한 웹 템플릿 제공

- /test 라는 경로로 3 tier 구조의 tomcat과 db의 연동확인(dbtest.jsp)

was지사

was(tomcat)

db지사

db nfs-server

각 지사는 물리적으로 떨어져있으며 팀원 1명당 한개의 지사를 관리한다. 2명인 경우 2개까지 가능. 각 지사는 내부에 1개의 사설네트워크를 가진다. tomcat의 라이브러리 파일을 제외한 웹템플릿 파일, jsp파일들의 원본은 db지사의 nfs-server에만 존재해야한다.

web	vyos-web
ip) 10.10.3.10/24	eth0) 192.168.2.73/22
gw) 10.10.3.50/24	eth1) 10.10.3.50/24

was	db	VPN for was	VPN for db
eth0) 192.168.2.234/22	eth0) 192.168.3.45/22	head-esp	tail-esp
eth1) 10.10.1.10/24	eth1) 10.10.2.10/24	head-ike	tail-ike
.8080	.80	peer) 192.168.2.234	peer) 192.168.2.73
tomcat	web template	local prefix) 10.10.1.0	local prefix
Reverse Proxy	NFS	pre-shared-secret) hoo	pre-shared-secret) seo

VyOS-web

eth0에 dhcp 할당

vyos@vyos# set int eth eth0 add dhcp
vyos@vyos# commit

eth1 어댑터 추가 후 web의 GW 추가

vyos@vyos# set int eth eth1 add 10.10.3.50/24
vyos@vyos# commit

web의 DNAT

Site-to-Site VPN

vyos@vyos# sh vpn
ipsec {
     esp-group head-esp {
         compression disable
         lifetime 1800
         mode tunnel
         pfs enable
         proposal 1 {
             encryption aes256
             hash sha256
         }
     }
     esp-group tail-esp {
         compression disable
         lifetime 1800
         mode tunnel
         pfs enable
         proposal 1 {
             encryption aes256
             hash sha256
         }
     }
     ike-group head-ike {
         ikev2-reauth no
         key-exchange ikev1
         lifetime 1800
         proposal 1 {
             encryption aes256
             hash sha256
         }
     }
     ike-group tail-ike {
         ikev2-reauth no
         key-exchange ikev1
         lifetime 1800
         proposal 1 {
             encryption aes256
             hash sha256
         }
     }
     ipsec-interfaces {
         interface eth0
     }
     site-to-site {
         peer 192.168.2.234 {
             authentication {
                 mode pre-shared-secret
                 pre-shared-secret hoo
             }
             ike-group head-ike
             local-address 192.168.3.73
             tunnel 0 {
                 allow-nat-networks disable
                 esp-group head-esp
                 local {
                     prefix 10.10.3.0/24
                 }
                 remote {
                     prefix 10.10.1.0/24
                 }
             }
         }
         peer 192.168.3.45 {
             authentication {
                 mode pre-shared-secret
                 pre-shared-secret seo
             }
             ike-group tail-ike
             local-address 192.168.3.73
             tunnel 1 {
                 allow-nat-networks disable
                 esp-group tail-esp
                 local {
                     prefix 10.10.3.0/24
                 }
                 remote {
                     prefix 10.10.2.0/24
                 }
             }
         }
     }
}

Web

/test 추가

[root@web ~]# vi /etc/httpd/conf/httpd.conf

LoadModule proxy_connect_module modules/mod_proxy_connect.so
LoadModule proxy_module modules/mod_proxy.so
LoadModule proxy_http_module modules/mod_proxy_http.so

<VirtualHost *:80> # 80번 포트로 들어오는 모든 ip에 대한 설정
    ProxyRequests Off
    ProxyPreserveHost On
    <Proxy *>
        Order deny,allow
        Allow from all
    </Proxy>
    ProxyPass /test http://10.10.1.10:8080
    ProxyPassReverse /test http://10.10.1.10:8080
</VirtualHost>

/tem 추가

[root@web ~]# mkdir /var/www/html/tem

mount

[root@web ~]# mount -t nfs 10.10.2.10:/var/www/html /var/www/html/tem

mount 유지

[root@srv2 ~]# vi /etc/fstab
10.10.2.10:/var/www/html /remote nfs defaults 0 0

네트워크 - 서버(physical, Legacy)

클라우드

인터넷으로 필요한 컴퓨팅 자원을 돈내고 자유롭게 사용할 수 있음

가상화

서버(Hypervisor) 가상화: VMware vSpere, workstation, KVM(Kernel-Based Virtual Machine)
컨테이너(Container) 가상화: Docker, Kubernetes

→ App을 잘 작동시키기 위한 목적으로 사용

서버 가상화(Hypervisor)

1. 하이퍼바이저의 위치가 어디인지

Type 1: Host OS+Hypervisor(OS 자리), 자원 효율 측면에서 유리함
Type 2: Host OS, Hypervisor(프로그램 자리), 간단함

2. 어떻게 보내는지

전(Full) 가상화: 모든 명령을 Dom0를 통해 처리
= 모두개입 =효율↓ =Guest 스스로 가상임을 인지하지 못함 =Guest Os의 수정이 불필요
반(Para) 가상화
=자신이 VM임을 인지 =Guest OS의 수정이 필요 =Host OS와 호환되어야 함
hypercall = Hypervisor를 거치지 않는 명령

KVM(Kernel-based Virtual Machine)

# 노트북 위에 vmware workstation이라는 일종의 하이퍼바이저가 설치되어있고, 이 프로그램을 통해 이미 kvm이라는 이름의 vm을 생성했다. 앞으로 이 kvm이라는 이름의 서버위에 가상화앱을 설치할 예정이다. 결론적으로 가상화 위에 가상화를 하는 느낌이지만, 우리는 kvm이라는 이름의 vm을 ‘물리서버’라고 가정하고, 간주하고 있다.

# kernel = 하드웨어를 제어하기위한 다양한 모듈들의 모임.

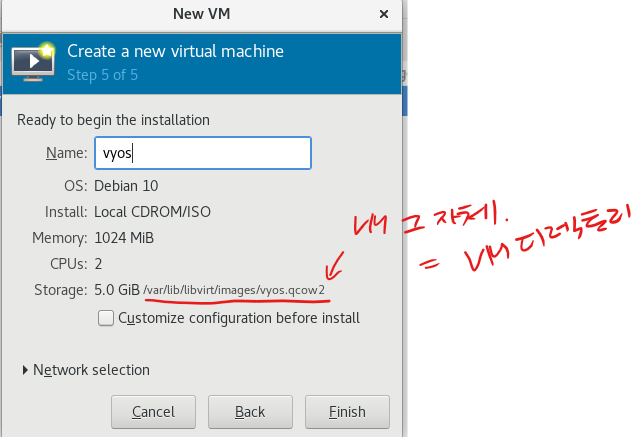

# virtual machine manager가 마치 하이퍼바이저처럼 보이지만, kvm을 관리하기 위한 다양한 도구 중 하나일뿐이다.

KVM 구축

2x2core, 8GB, 50GB, IP 211.183.3.50 /24

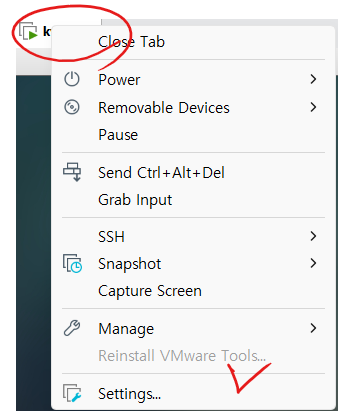

KVM 설정 수정

kvm서버에는 반드시 저게 활성화되어 있는지 확인

방화벽과 셀리눅스를 끄고 레포 수정

[root@kvm ~]# systemctl stop firewalld
[root@kvm ~]# systemctl disable firewalld
...

네트워크를 수정하는 방법

네트워크 스크립트 파일을 수정하는 방법(ifcfg파일)
nmtui

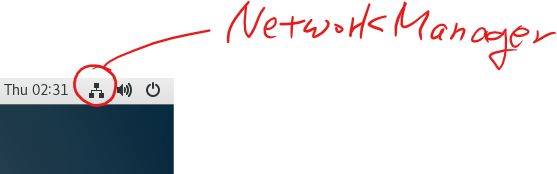

NetworkManager

→ 우리는 NetworkManager를 비활성화해야 한다.

NetworkManager 비활성화

[root@kvm ~]# systemctl stop NetworkManager
[root@kvm ~]# systemctl disable NetworkManager

인터페이스 이름 수정

NIC의 이름(ens32)을 eth0으로 수정

인터페이스 이름을 통일하고, br0라는 가상의 인터페이스를 만들어서 vmware-workstation 브릿지같은 대역을 만들고싶다.

[root@kvm ~]# cd /etc/sysconfig/network-scripts/

# centos에선 장치(ens32,lo)에 해당하는 설정파일이 존재해야 한다.

ifcfg-eth0 파일 구성

[root@kvm network-scripts]# mv ifcfg-ens32 ifcfg-eth0
[root@kvm network-scripts]# vi ifcfg-eth0

1 TYPE=Ethernet
      2 BOOTPROTO=none
      3 DEFROUTE=yes
      4 DEVICE=eth0
      5 NAME=eth0
      6 ONBOOT=yes
      7 IPADDR=211.183.3.50
      8 PREFIX=24
      9 GATEWAY=211.183.3.2
     10 DNS1=8.8.8.8
     11 NM_CONTROLLED=no

# NM_CONTROLLED=no , 네트워크매니저의 영향을 받지 않겠다.
